Pour commander une seule adresse

====>  F1CHF

Prises BNC tout type
1€
demandez ce que vous cherchez
(75 ohms possible)

Charges 2W/18 Ghz 5€
Radiall R404210
coude SMA
 en Nickel
2€

males, femelle chassis, coudées, a sertir

Charge 50 Ohms 10 W
6 ghz
prise SMA QSJ : 13,5 euros
suivre le lien

Bypass diam
4 ou 5 mm
1 nF 2.5€ les 5
gros modèles dispo
clic clic

SMA femelle et male
 métal  nickel sans "pin"
 mais utilisable en mettant une queue de résistance 0.5€

SMB coudes femelles
longueur  13 cm 3 €
SMB male a câbler 1€ SMB fem a câbler 1€

SMB et SMC femelle/femelle
longueur  25/50/80/100 cm 3€
SMB(Subclic) femelle coudée a câbler 1€ SMC(SubVis) male a câbler 1€

SMB(SubClic) et SMC(SubVis)
montage CI   1,5 €
SMB(Subclic) et SMC(subVis)
montage Châssis   1,5 €

ATF 13284
 ATF 26884
 10 € les 5 ( port payé)
équivalent au NE32584 pour les étages intermédiaires
voir Datasheet ATF13284

voir Datasheet ATF26884



Circulateur 2300 Mhz 10 €

HP33001C
PIN ABSORTIVE MODULATOR
8/18 ghz 50 euros
HP33001D
PIN ABSORTIVE MODULATOR
8/18 ghz 50 euros


TELEDYNE CS33S6D
 (avec contacts de recopie de position) voir pdf
(pas terrible mais j'ai pas trouvé mieux)
veuillez noter que ce sont des "latching" une fois basculé, il s'auto-maintient
exemple : voir datasheet de son petit frère le CR33Relais d'occasion (vérifiés) qui "montent" a 18 GHz

QSJ : 25 euros + port

Je suis en possession de SIX  STV 5730 (CMS)
pour ceux qui ne connaissent pas, voila la datasheet
http://f1chf.free.fr/PDF/STV5730.PDF
F1FPS se joint gentiment a cette opération en approvisionnant
un quartz CMS de 17,734 Mhz

Donc ça donne quoi ?
Un STV5730 + un Quartz pour 20€ (livré ptt)

message direct vers F1CHF@free.fr
réservé a un usage amateur ...


RADIALL ou TRANSCO ou TELEDYNE CS33S10
(avec et sans contact de recopie)
 NON Latching .. appelé FAILSAFE (une seule bobine TX/RX)
ou LATCHING (deux bobines)
voir datasheet de plein de relais du même type
et super lien pour trouver les datasheet
et tout ce que j'ai trouvé !

Relais d'occasion (vérifiés) qui "montent" a 18 Ghz

QSJ : 25 euros + port





EPROM 2708,2716,2716,2732,2764 etc ...
PRIX par Eprom  1€     voir le   FICHIER
I have the following opportunity
 FLM3742-4B means  38 dbm for 28€ + shipping 2€ (qty 3)
 FLM3742-8B means  40 dbm for 32€ + shipping 2€(qty 4)
 (brand new in the original FUJI box)

MSA0385
MAR1
MSA0304
MSA0785
MSA0485
MSA0986
MAR3
MSA0285
MSA0185
MAR2
MAR4
MSA0486
Suivez ce lien
SWEEPER WILTRON et sa VISU

de 10 Mhz a 15 Ghz

ENSEMBLE COMPLET ET FONCTIONNANT



voir le détail ici

MRF Pout (watt) Gain Fréquence Vcb qsj qty
208 10 10 144 12,5 25 3
226 13 9 144 12 25 3
239 30 10 144 13,6 25 2
306 60 8 432 28 30 2
321 10 12 432 28 15 6
323 20 10 432 28 20 7
325 30 8,5 432 28 20 3
326 40 9 432 28 20 2
327 80 7 432 28 30 10
338 80 7 432 28 30 6
429 150 13 30 50 50 2
626 0,5 12 432 12 15 1
644 25 6,2 432 12 20 1
648 60 4,4 432 12 30 1
2628 15 12 144 12 20 3
5174 9 12 432 28 15 5
5175 5 12 432 28 15 2
5176 15 10 432 28 20 3



DATASHEET suivez ce lien

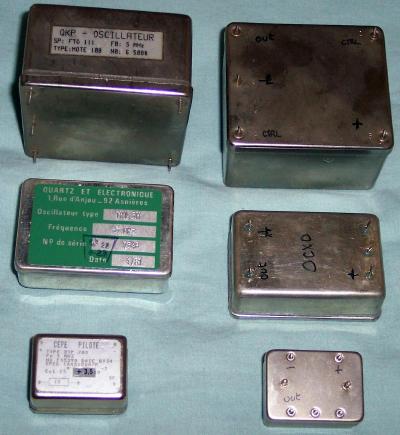

OCXO et TCXO 5 Mhz suivez le lien



REGULATEURS  12 Volts 500 Ma

le lot de 4 à 1 euros  port compris
L78M12CS datasheet

HYBRIDES
BGY 36 148/156 Mhz 21 W 12V 20€
438BGY 68/88 Mhz 23W 12V 20€

Port en +

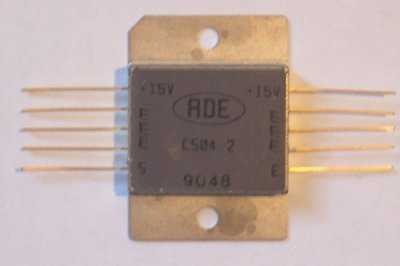

  ADE CS04-2   1O €
Amplificateur de puissance, technologie "couche épaisse" opérant entre 20 et 300MHZ sous 15 VOLTS 190 mA ,  22,5 dB de gain.  Puissance de sortie @ 1dB comp : 28 dBm  50 Ohms
IN =  2, OUT =  10, VDC = 1et6 toutes autres sorties à la masse
Marque TEKELEC marqué F 56651
Mixer/Mélangeur très haut niveau 1/500MHz

perte  de conversion 9dB, isolation OL 25dB
puissance OL max 26 dBm
rf inp à 1 dB de comp 17 dBm
pour faire un Mélange sur 43X Mhz a haut niveau
10 € le bout (port compris)
@ IF Frequency (Hz)=30M 1dB Compression Point=18
Minimum Isolation L-R (dB)=30 db@ Frequency (Hz)=500M
Minimum Isolation L-I (dB)=25 db @ Frequency (Hz)=500M
Minimum Isolation R-I (dB)=30 db@ Frequency (Hz)=500M
3rd Order Intercept Point-Typ=23 dbm





Il y a Mille et une PILE ....

maintenant c'est Quatre mille et un quartz !

Quartz de quelques hertz a 200 Mhz,VCXO, Filtres et Pilotes

Le matériel n'est pas physiquement ici, le QSJ n'est pas fixé

mais on verra cela le moment venu .... me dire ... F1CHF

Fichier EXCEL
attention la liste n'est pas HYPER à jour ....
me demander avant
également  des enceintes thermostatiques

Oscillateurs a QUARTZ marque KSS quartz.xls

Datasheet de ces oscillateurs

Capas Style Johanson / Airtronic
Inventaire complet ICI et Datasheet dispo ICI (attention 800Ko)
dans les grandes lignes les valeurs sont 0.35 à 20 pf, la seule
différence est la partie connectique
(soit picot arrière, soit cosse, soit fil) voir photo
le catalogue AIRTRONIC assez complet  attention 28 pages
et le catalogue des MAV xxx
prix 2€ la capa ....livraison mini 5 ... par quantité on verra !

MIXERS

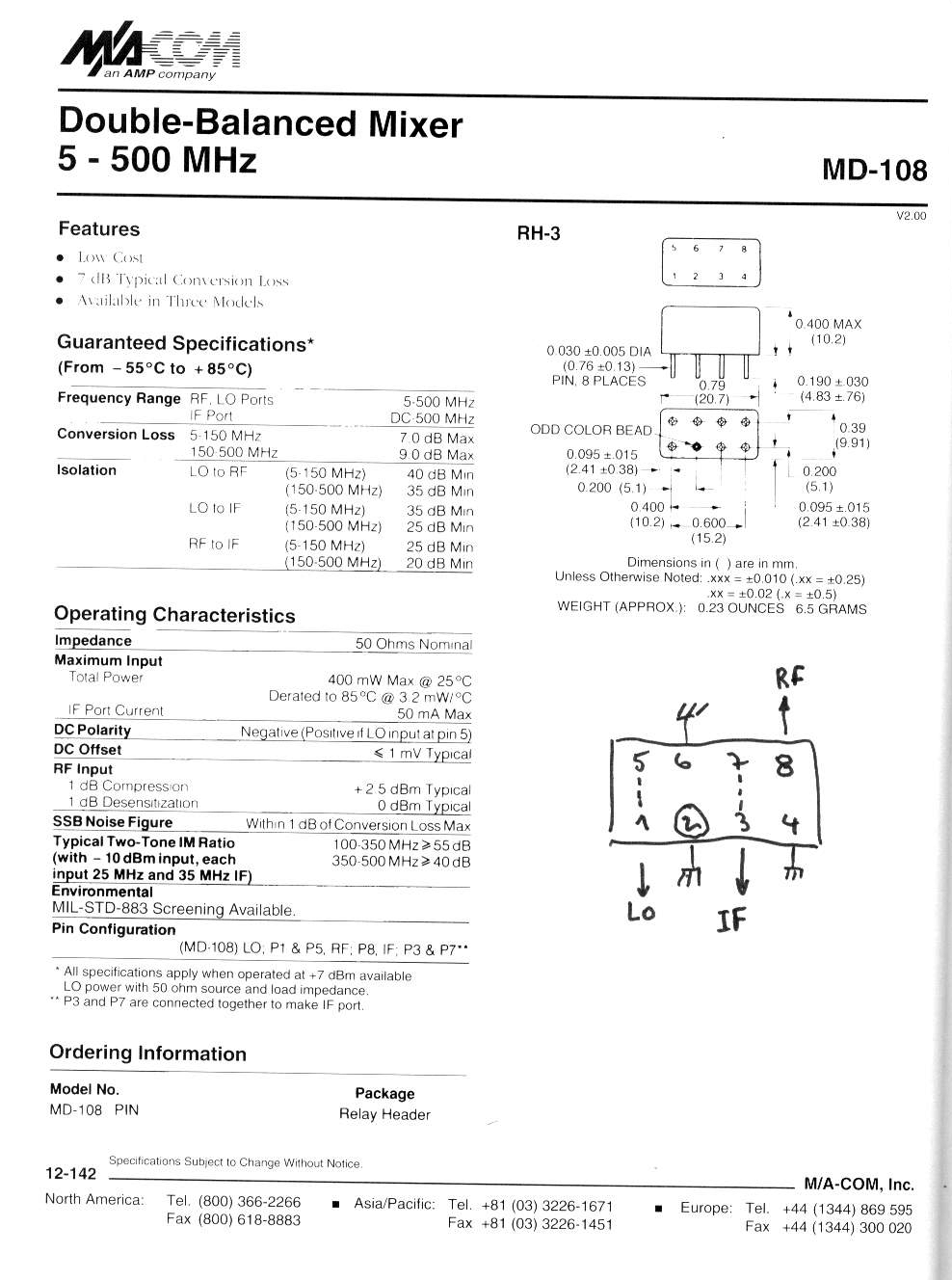

+13 dbm MD 151 supérieur au MD108 +7 dbm
fréquence 5-500 Mhz prix 10 € (port compris)
+17 dbm SRA 1H (forte puissance) 5-500 Mhz
prix 25 €(port compris)
+ 7 dbm SRA 6 (100mhz) prix 5 euros
ML1 équivalent au SRA1/MD108 etc
et plein d'autres .. jusqu'a 4 Ghz ....
promotion sur TFM27 et TFM42  (2,7 et 4,2 ghz)
voir la liste (clic clic)
